特长

1）剥离轻松，作业性优良。

2）几乎不会污染被着体。

3）即使加压脱泡处理后也不产生气泡。

4）采用PET薄膜作为基材、透明性、强韧性优良、可以在贴付了保护膜的状态下直接进行检查。

用途

可用作各种技能性光学薄膜的加工、检查、搬运时的表面保护。

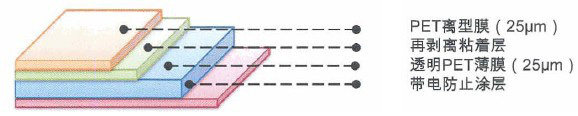

构成

PET#38为基材

※ 可以变更基材构成，以满足顾客的各种需求。

特性

项目		评价方法	MK38S
透过率（%）*1		参照JIS K7105 基准	93.3
对AR薄膜	粘着力（N/cm）	初期 （RT×30min）	0.020
		后续（RT×24h）	0.022
		RT×500h	0.028
		80℃×500h	0.049
	接触角（°）*2	无垢AR表面=92.4℃	93.0
	发泡发生数*3	加压脱泡处理	0
对PET薄膜	粘着力（N/cm）	初期 （RT×30min）	0.031
		后续（RT×24h）	0.030
		RT×500h	0.032
		80℃×500h	0.045
表面抵抗值（Ω）		参照JIS K6911 基准	2.3×109

*1 离型膜剥离后的状态下测定。

*2 将保护膜贴在AR处理面、24小时后再将保护膜剥离后，测定AR出里面的接触角。

*3 将保护膜贴在AR处理面、70℃×0.6MPa×30min处理后，计算气泡发生数。

※ 注：上述各特性值只是测定值、并非保证值。
