特长

1）使用高透明基材，以及高透明粘着剂，有良好的可视性。

2）基材表面有硬化涂层处理，不易划伤。

3）粘着层有良好的耐久性，在加温，加湿条件下不会黄变。

主要用途

1）光学级薄膜及玻璃表面保护用。

2）玻璃防爆膜用。

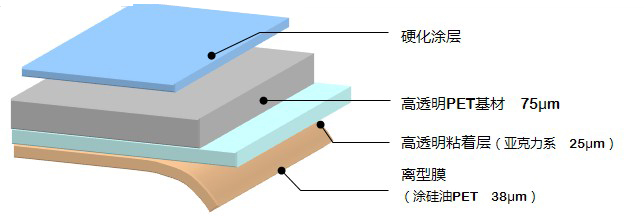

构成

物性

项目	被粘体	条件	单位	测定结果
粘着力	玻璃	初期	N/25mm	15.2
		后续	N/25mm	14.7
全光线透过率		JIS K7136	%	93.1
HAZE		JIS K7136	%	0.53
铅笔硬度		JIS K5600-5-4	——	H
耐擦伤性		钢丝球#0000/500g	——	○

※ 铅笔硬度只对于FILM单体测试。

＜测试方法＞

粘着力测定：JISZ0237基准；

铅笔硬度测定JISK5600-5-4基准（负重750g/基材单体）；

HAZE、全光线透过率：JISK7136基准；

耐擦伤性：上表条件往返擦拭10次后目视检查有无划伤 。

※ 上述为测定值、非保证值。
